Come selezionare la grafite adatta per le macchine di rivestimento CVD per vetro float

Nella produzione del vetro float, il processo CVD (Chemical Vapor Deposition) è essenziale per applicare rivestimenti specializzati sulle superfici di vetro, migliorandone l'efficienza energetica e la durata. Affinché questo processo sia efficace, le apparecchiature coinvolte, in particolare la macchina CVD, necessitano di materiali in grado di resistere a temperature estreme e reazioni chimiche. In questo caso la grafite gioca un ruolo cruciale, poiché fornisce la necessaria resistenza al calore e stabilità all'interno della camera CVD, garantendo un funzionamento regolare.

Con una vasta esperienza nel settore del vetro float,SHJ CARBONIOcomprende il ruolo fondamentale che la grafite svolge nell'ottimizzazione delle prestazioni diMacchine CVD. In questo articolo ti guideremo attraverso come scegliere il tipo di grafite giusto per il tuoSistema CVD, concentrandosi sulle sue proprietà chiave come stabilità termica e resistenza alla corrosione. Le nostre conoscenze ti aiuteranno a migliorare l'efficienza produttiva e a ridurre i tempi di inattività, semplificando la selezione dei materiali migliori per le tue esigenze.

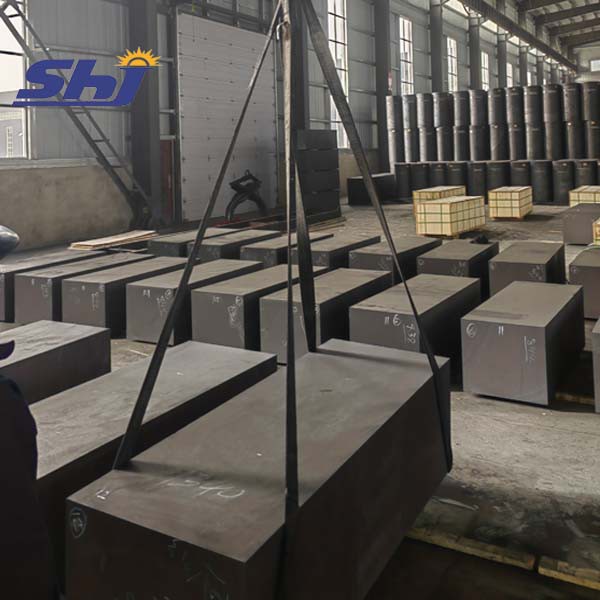

Selezionegrafite adatta per macchine per rivestimento CVD per vetro floatrichiede una considerazione completa di molteplici aspetti quali prestazioni dei materiali, progettazione strutturale e compatibilità del processo, in combinazione con l'ambiente ad alta-temperatura delle linee di produzione del vetro float, le caratteristiche di reazione CVD (ad es. distribuzione del gas, uniformità del film) e le funzioni principali della grafite (supporto, guida del flusso, resistenza alla corrosione, ecc.). I punti specifici sono i seguenti:

Il materiale della grafite determina direttamente la sua stabilità in ambienti CVD ad alta-temperatura e il suo impatto sulla qualità del rivestimento. I seguenti indicatori dovrebbero essere focalizzati su:

1. Purezza (contenuto di carbonio)

• Requisito:È preferita la grafite ad elevata-purezza, con un contenuto di carbonio maggiore o uguale al 99,9% o anche al 99,99% o superiore.
• Motivo:Durante il processo di rivestimento CVD, se la grafite contiene impurità (come metalli, ossidi), queste possono volatilizzarsi o partecipare a reazioni ad alte temperature, causando difetti come macchie e differenze di colore nella pellicola di vetro (ad esempio, le impurità di ferro possono formare inquinanti colorati durante il rivestimento di pellicole di SiO₂). La grafite ad alta-purezza può ridurre al minimo l'interferenza delle impurità.

2. Densità e porosità

• Requisito:Alta densità (maggiore o uguale a 1,7 g/cm³) e bassa porosità (minore o uguale al 15%).
• Motivo:La grafite ad alta-densità ha una struttura densa, che può ridurre la penetrazione dei gas di reazione (come SiCl₄, NH₃) all'interno della grafite, evitando la "deposizione interna" causata da reazioni premature del gas nei pori, che possono portare alla rottura delle lastre di grafite o alla caduta di scorie che contaminano la superficie del vetro;Una bassa porosità può ridurre l'area di contatto tra la grafite e i gas corrosivi (come l'HCl, un sottoprodotto delle reazioni CVD), rallentare il tasso di erosione e prolungare la durata di servizio.

3. Resistenza allo shock termico

• Requisito:Basso coefficiente di dilatazione termica (inferiore o uguale a 2,5×10⁻⁶ / grado), senza evidente rischio di fessurazione nell'intervallo dalla temperatura ambiente a 1000 gradi.
• Motivo:Nelle linee di produzione del vetro float, la grafite deve trovarsi in un ambiente ad alta-temperatura di 600-1200 gradi per lungo tempo e potrebbe subire fluttuazioni di temperatura locali dovute al movimento del nastro di vetro e all'iniezione di gas. Le lastre di grafite con scarsa resistenza agli shock termici sono soggette a fratture a causa dello stress termico, causando l'arresto della linea di produzione.

4. Resistenza all'ossidazione

• Requisito:La priorità viene data alla grafite con trattamento superficiale (come il rivestimento SiC in carburo di silicio) o alla grafite isostatica con eccellente resistenza all'ossidazione.
• Motivo:A temperature elevate (soprattutto in presenza di ossigeno), la grafite si ossida facilmente per formare CO/CO₂, con conseguente distacco della superficie e deformazione dimensionale. Il rivestimento SiC può formare uno strato protettivo denso, aumentando la durata di resistenza all'ossidazione della piastra di grafite di 3-5 volte, il che è particolarmente adatto per processi che richiedono l'introduzione di gas di reazione contenenti ossigeno (come O₂ che partecipa al rivestimento SiO₂).

1. Planarità e precisione dimensionale

• Requisito:Errore di planarità superficiale Inferiore o uguale a 0,1 mm/m, tolleranza sullo spessore Inferiore o uguale a ±0,05 mm, deviazione di parallelismo con il nastro di vetro Inferiore o uguale a 0,5 mm.

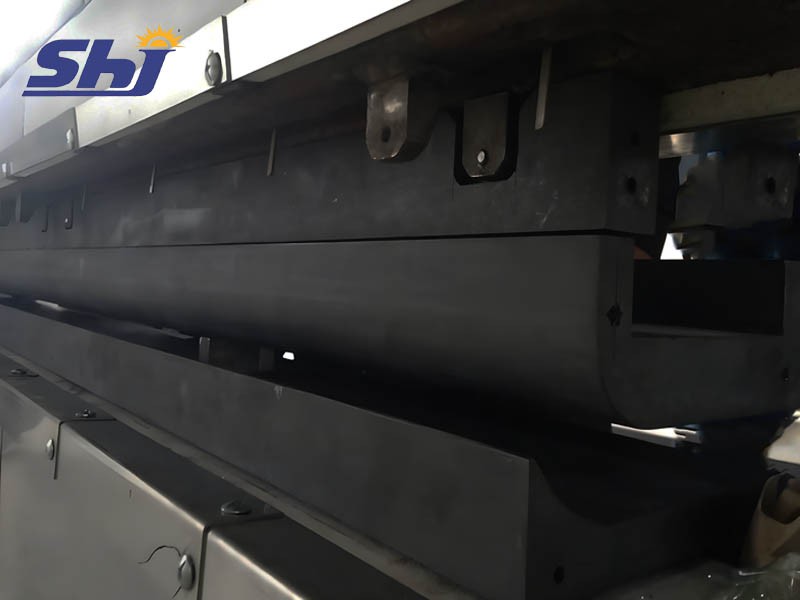

• Motivo:La grafite viene solitamente utilizzata come "piastra inferiore" o piastra di guida del flusso di gas per le reazioni di rivestimento e la distanza dalla superficie del nastro di vetro deve essere rigorosamente uniforme (generalmente 5-20 mm). Se la planarità è scarsa, una spaziatura locale troppo piccola causerà un'eccessiva portata di gas e un'eccessiva deposizione; una spaziatura troppo grande risulterà in una deposizione troppo sottile, portando infine a uno spessore del film non uniforme e una differenza di colore.

2. Finitura superficiale

• Requisito:Rugosità superficiale Ra Inferiore o uguale a 1,6μm, senza graffi o bave evidenti.
• Motivo:Una superficie ruvida causerà turbolenza dei gas di reazione, distruggendo lo stato di flusso laminare del flusso di gas (il rivestimento CVD richiede un flusso laminare stabile per garantire una deposizione uniforme); allo stesso tempo, le alte temperature locali in corrispondenza di bave o sporgenze possono innescare reazioni premature del gas, formando impurità granulari attaccate alla superficie del vetro.

3. Adattabilità dei canali di flusso del gas

• Requisito:Personalizza scanalature, aperture o strutture di guida del flusso di grafite in base al metodo di iniezione del gas della macchina di rivestimento (come tipo a fessura, tipo poroso).
• Esempio:Se viene adottato un design del canale di aspirazione dell'aria a forma di S-, le dimensioni del canale (larghezza, profondità, curvatura) della grafite devono corrispondere alla portata del gas per garantire che il gas sia completamente miscelato e che la portata sia uniforme prima di raggiungere la superficie del vetro, evitando concentrazioni locali.

Diversi processi CVD del vetro float (come il tipo di film da rivestire, la velocità della linea di produzione, la temperatura) hanno requisiti diversi per la grafite, che devono essere selezionati in modo mirato:

1. Tipo di pellicola

• Rivestimento di pellicole di ossido (come SiO₂, TiO₂):Le reazioni spesso coinvolgono gas ossidanti (O₂), quindi è necessario selezionare la grafite con maggiore resistenza all'ossidazione (come il SiC con rivestimento superficiale-) per evitare l'ossidazione e il distacco della grafite;
• Rivestimento di pellicole di nitruro (come Si₃N₄):Il gas di reazione contiene gas alcalini come NH₃, quindi la grafite deve essere resistente all'erosione alcalina e la grafite ad alta-densità è più applicabile;
• Rivestimento di pellicole conduttive (come ITO):Sensibile alle impurità (soprattutto ioni metallici), che richiede grafite di purezza ultra-elevata (99,99% o più) per evitare che le impurità incidano sulla conduttività della pellicola.
•

2. Velocità e temperatura della linea di produzione

• Linee di produzione ad alta-velocità (ad esempio, capacità di fusione giornaliera maggiore o uguale a 600 tonnellate):La grafite deve resistere a carichi termici continui più elevati e viene data priorità alla grafite isostatica con elevata resistenza (resistenza alla flessione maggiore o uguale a 20 MPa) e buona resistenza allo scorrimento viscoso (piuttosto che alla grafite estrusa, che presenta evidente anisotropia ed è soggetta a deformazione alle alte temperature);
• Processi ad alta-temperatura (ad esempio, temperatura della zona di rivestimento maggiore o uguale a 1000grado): È necessaria grafite con un basso tasso di perdita di peso termico (perdita di peso per ossidazione inferiore o uguale allo 0,5%/h ad alte temperature), che può essere ulteriormente ottimizzata mediante rivestimento SiC o antiossidanti impregnati (come la resina).

Per soddisfare i requisiti prestazionali è necessario bilanciare durata di servizio e costi:

1. Resistenza all'erosione e resistenza all'usura

• Selezionare la grafite con un elevato grado di grafitizzazione (maggiore o uguale al 95%), che ha una struttura cristallina più completa e una maggiore resistenza all'erosione chimica e all'usura meccanica (ad esempio, un leggero attrito con il nastro di vetro non è facile da produrre scorie);
• Per le parti soggette a erosione (ad esempio vicino all'uscita del gas), è possibile adottare un design con ispessimento locale o intarsio di blocchi di grafite ad alta-densità per prolungare la durata di servizio complessiva.

2. Costi di elaborazione e manutenzione

• Viene data priorità alla grafite che è facile da lavorare con precisione (come la grafite isostatica, che ha una buona isotropia e può essere lavorata in strutture complesse) per ridurre i costi di personalizzazione;
• Considera la riparabilità: alcune piastre in grafite possono ripristinare la planarità molando la superficie senza sostituzione completa, riducendo i costi a lungo termine.

•
• Seleziona fornitori con esperienza nel settore del vetro float:I loro prodotti sono stati verificati da linee di produzione reali e possono fornire macchine di rivestimento specifiche con grafite standard o personalizzata;
• Richiedi rapporti di ispezione di qualità:Compresi i dati di test di indicatori chiave quali purezza (analisi spettrale), densità (metodo di spostamento dell'acqua), coefficiente di dilatazione termica (analisi termomeccanica);
• Prova di prova: Condurre prove-batch in piccoli gruppi per osservare la stabilità della grafite nel processo effettivo (ad esempio se produce scorie, tasso di cambiamento dimensionale e impatto sulla qualità della pellicola) prima dell'approvvigionamento di massa.

Nelle macchine per rivestimento CVD per vetro float, i materiali refrattari funzionali (come quelli utilizzati per la colata continua con ugelli lunghi) sono difficili da sostituire la grafite. Il motivo principale è che esistono differenze essenziali nei requisiti prestazionali, nel posizionamento funzionale e negli ambienti applicativi. Quella che segue è un'analisi specifica da due aspetti: prestazioni chiave e adattabilità funzionale:

I materiali refrattari non possono soddisfare i requisiti speciali delle macchine per rivestimento CVD

La prestazione principale dei materiali refrattari funzionali (come alluminio-carbonio, zirconio-carbonio refrattari) è la resistenza alle alte temperature (oltre 1500 gradi), la resistenza all'erosione e la resistenza allo shock termico, ma la loro composizione e le caratteristiche prestazionali sono in significativo conflitto con i requisiti delle macchine per rivestimento CVD per vetro float per la grafite:

I materiali refrattari non riescono ad adattarsi alle funzioni principali del rivestimento CVD

Nelle macchine per rivestimento CVD per vetro float, le funzioni principali della grafite sono "supporto stabile alle alte- temperature + guida precisa del flusso di gas + ambiente di reazione pulito":

• 1. Diversi requisiti di stabilità alle alte temperature:

- La grafite ha una forte inerzia chimica alle alte temperature di 600-1200 gradi e la sua resistenza all'ossidazione può essere ulteriormente migliorata attraverso rivestimenti (come SiC) per garantire stabilità a lungo termine;

- Sebbene i refrattari possano resistere alle alte temperature, nell'ambiente accoppiato di "alta temperatura + gas corrosivo" in CVD, i componenti di ossido sono inclini a reagire e la struttura è facile da collassare, incapace di mantenere la stabilità dimensionale per lungo tempo (ad esempio, i materiali di alluminio-carbonio utilizzati per ugelli lunghi possono perdere più del 30% del loro peso in 24 ore a 1000 gradi in un'atmosfera di HCl).

• 2. Diversi requisiti di "pulizia":

- Il rivestimento del vetro ha requisiti estremamente elevati di pulizia della superficie (il numero di particelle superiori a 0,1 μm per metro quadrato può essere inferiore o uguale a 10) e le caratteristiche di elevata purezza e bassa impurità della grafite sono garanzie fondamentali;

- Gli ossidi metallici, i silicati e altre impurità contenute nei materiali refrattari, nonché gli inquinanti generati dalla volatilizzazione o dalla reazione ad alte temperature, non possono soddisfare affatto i requisiti di pulizia.

• 3. L’insostituibilità della precisione strutturale:

- La grafite può essere lavorata con precisione (come la grafite isostatica, la cui isotropia ne facilita la lavorazione in canali di flusso di gas complessi) per soddisfare il controllo preciso della guida del flusso di gas richiesto da CVD;

- I materiali refrattari sono fragili e difficili da lavorare e non possono essere trasformati in strutture di guida del flusso ad alta-precisione (come i canali di flusso del gas di tipo-a fessura), il che porta direttamente alla perdita di controllo sull'uniformità del rivestimento.

• 4. I refrattari funzionali non possono sostituire la grafite

Le prestazioni (purezza, stabilità chimica, precisione superficiale, ecc.) dei materiali refrattari funzionali non corrispondono completamente alle esigenze principali delle macchine per rivestimento CVD per vetro float. La sostituzione porterà a un grave calo della qualità della pellicola (il tasso di difetti è aumentato di oltre 10 volte), a un aumento dei tassi di guasto delle apparecchiature (come frequenti arresti per pulizia) e a una significativa riduzione della durata di servizio (da 3-6 mesi per la grafite a 1-2 settimane), con economia e fattibilità negative.

Al momento, la grafite è ancora la scelta migliore per le macchine di rivestimento CVD per vetro float e nessun altro materiale (compresi i refrattari funzionali) può sostituire completamente le sue prestazioni complete.

Dovrebbe essere chiaramente affermato che tutti i componenti principali a diretto contatto con i gas di reazione CVD (come SiCl₄, NH₃) e le superfici di vetro (come il rivestimento di piastre di grafite, piastre di guida del flusso di gas, sedi degli ugelli) non devono essere sostituiti con materiali refrattari. I motivi sono i seguenti:

• Le impurità di ossido (come Al₂O₃, ZrO₂) nei refrattari contamineranno la pellicola, causando difetti come macchie e differenze di colore;
• La loro stabilità chimica è insufficiente e tendono a reagire con i sottoprodotti della reazione-(come l'HCl), provocando il distacco del materiale e una durata di servizio notevolmente ridotta;
• La precisione della superficie e la permeabilità al gas non possono soddisfare i requisiti del rivestimento per un flusso di gas uniforme e pulizia.

Grafite adatto permacchina per rivestimento CVD per vetro floatdevono soddisfare i quattro requisiti fondamentali di "elevata purezza, alta densità, alta precisione e forte adattabilità": la purezza garantisce la pulizia della pellicola, la densità e la resistenza allo shock termico garantiscono stabilità alle alte-temperature, la precisione garantisce l'uniformità del rivestimento e la compatibilità del processo garantisce il funzionamento continuo ed efficiente della linea di produzione. Infine, la selezione ottimale deve essere determinata attraverso test delle prestazioni e verifiche effettive in combinazione con processi di rivestimento specifici (tipo di film, temperatura, velocità) e budget di costo.
